基于等效静载荷的车辆偏置碰优化分析

偏置碰结果

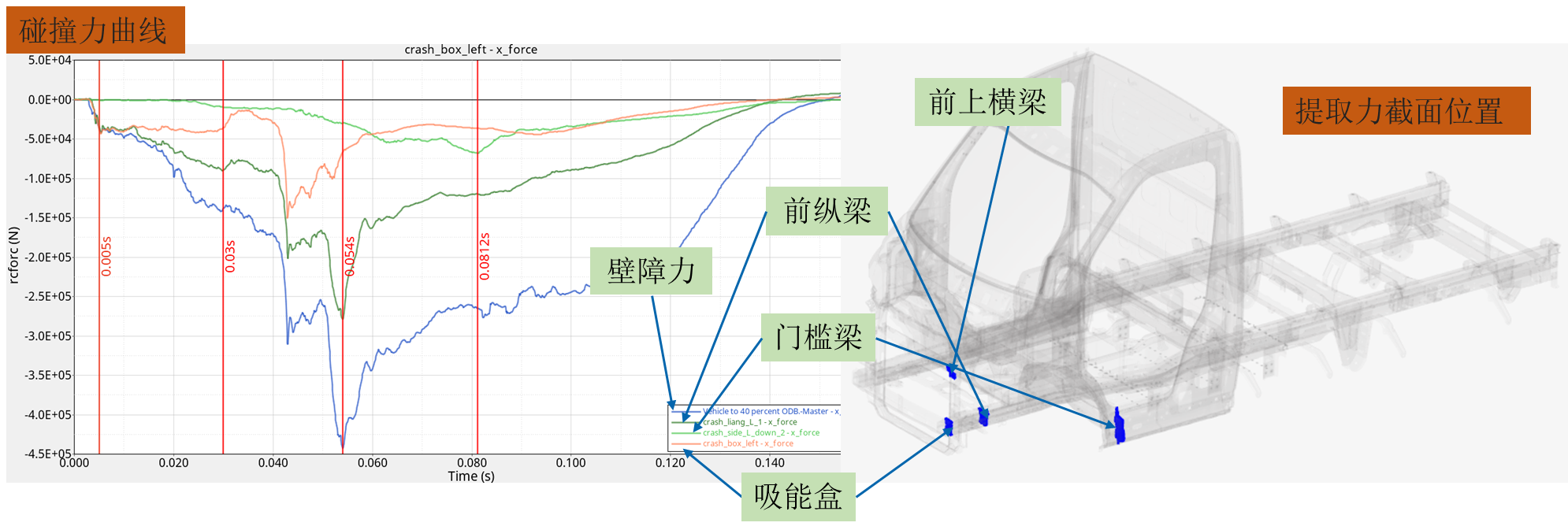

从碰撞结果可以判断出，车身碰撞力的传递路径大致可以分为三条：

防撞梁—吸能盒—前纵梁；

前上横梁—A柱和纵梁

副车架-车轮-门槛梁


静动载荷对比

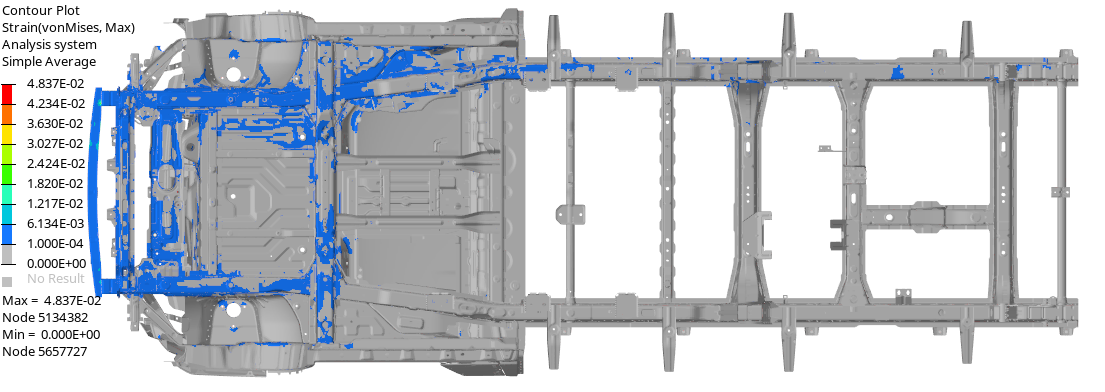

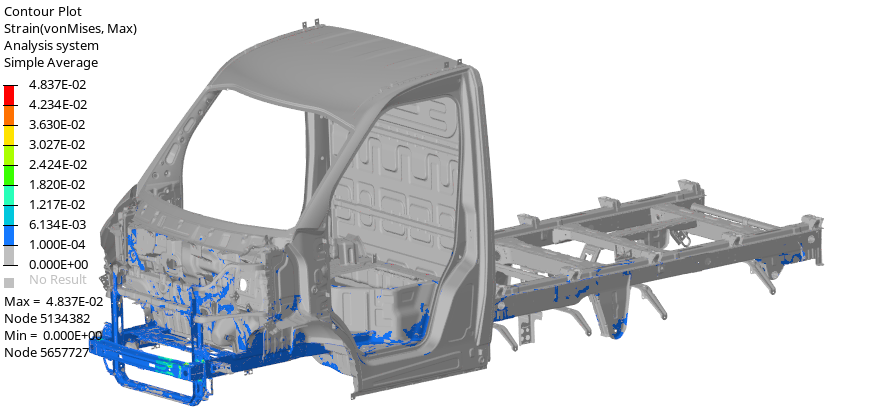

静载荷结果

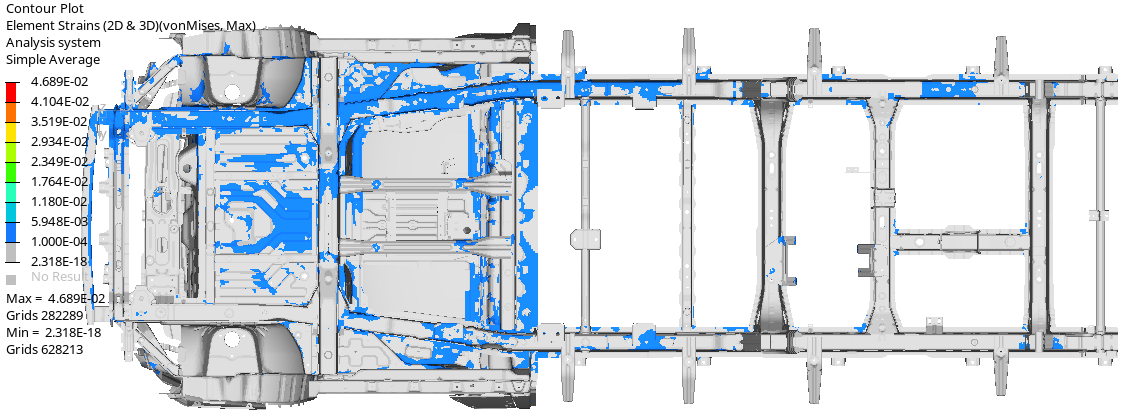

碰撞结果

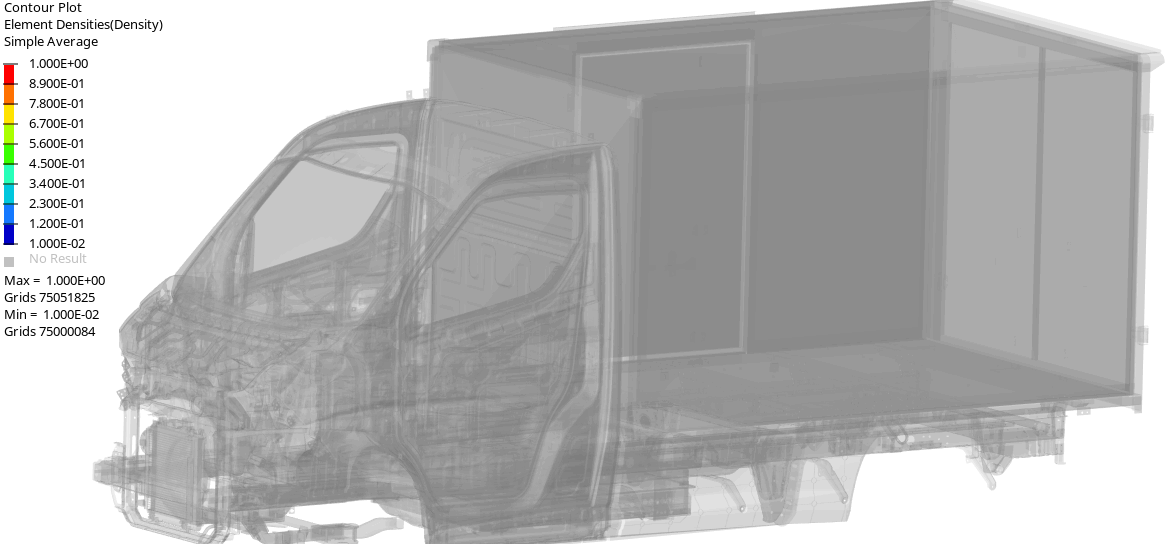

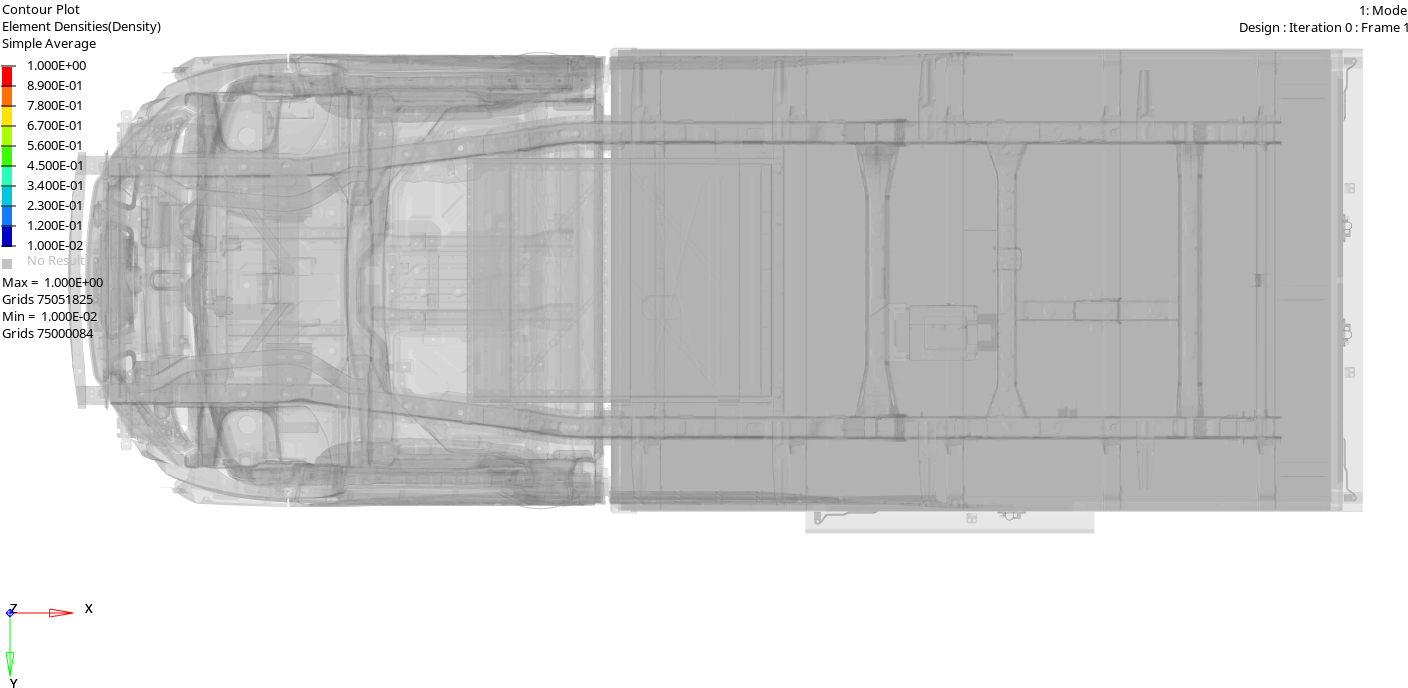

搭建拓扑空间

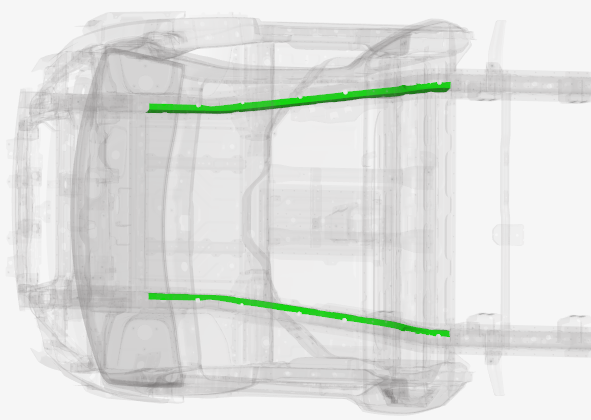

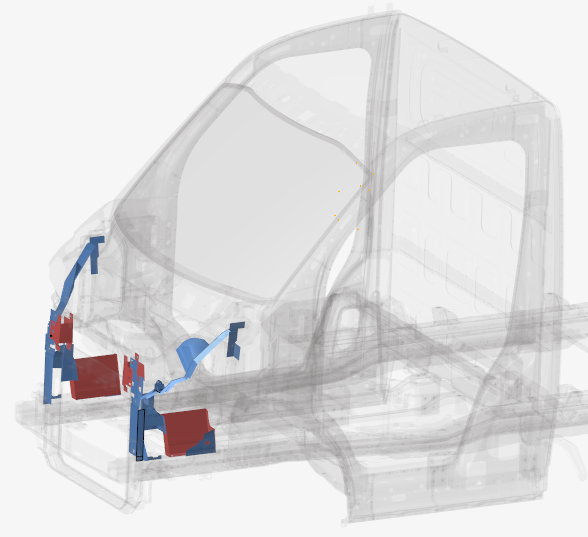

设计变量：根据碰撞结果，在结构较弱的地方添加拓扑空间

约束：体积分数为0.1

目标：加权柔度最小

制造约束：设置Y方向对称


优化结构重构

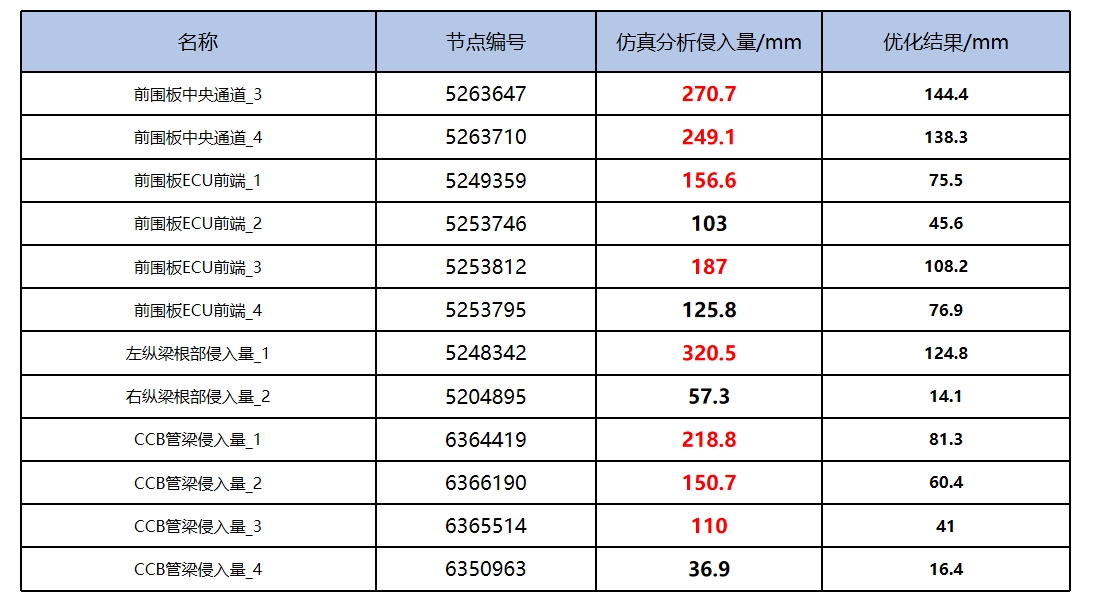

优化前后结果对比
